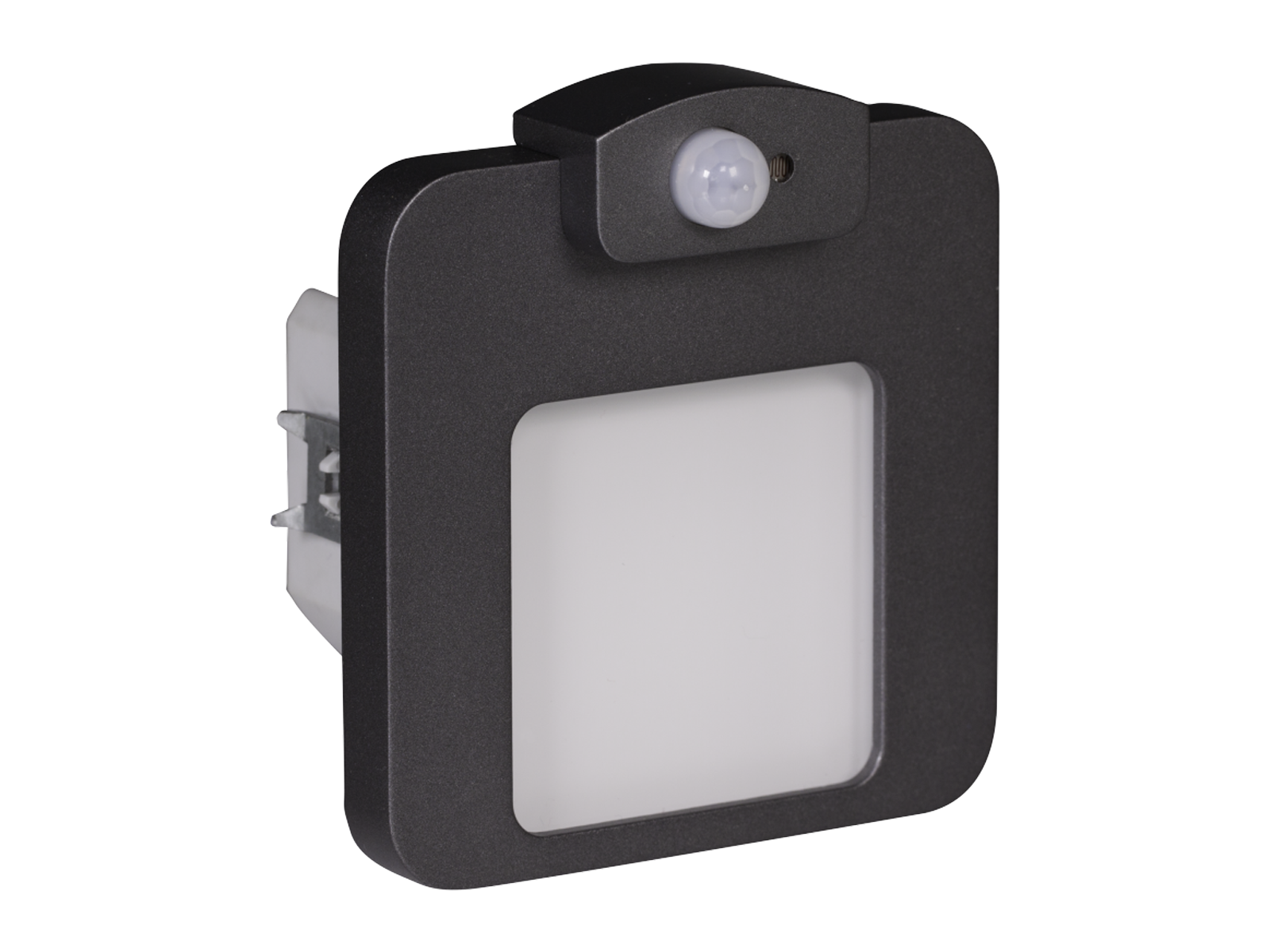

Svítidlo LED se senzorem do KU krabice LEDIX MOZA 14V DC, grafit, teplá bílá, IP20

Dostupnost: 1 - 2 týdny

LEDIX MOZA se zabudovaným pohybovým a soumrakovým čidlem se charakterizuje vysoce užitkovými a dekoračními vlastnostmi s mnoha funkcemi. Najde uplatnění při nasvícení schodišť a chodeb. Pohybové čidlo umožňuje rozsvícení po zaznamenání pohybu, soumrakové čidlo zajišťuje svícení pouze při nastavené intenzitě světla.

• Regulace času svícení v rozsahu 2 - 35 s.
• Regulace citlivosti soumrakového čidla v rozsahu 2 - 20 lx.
• Dosah čidla 2 - 3 m s úhlem otevření 120°.
• Dodatečný beznapěťový kontakt s max. zatížením 3 A umožňuje spínání dalších svítidel například na linii schodiště nebo chodby.
• Světelný paprsek je promítán dvěma směry: dopředu a dolů.
• Použití LED diody vysoké jakosti CREE.
• Vysoká kvalita zpracování, životnost odhadovaná na 5 let nepřetržitého svícení (40 000 h).
• Krytí umožňuje použití pouze v interiéru.
• Svítidlo spolupracuje s fotovoltaickými články.
• Zabudovaný systém stabilizující diodový proud.

Důležité

K napájení osvětlení se doporučují zdroje firmy Zamel série ZNP, ZNN a ZNM v provedení 14V DC. Výkon napájení je nutné přizpůsobit počtu napájených svítidel.

Funkce

Svítidlo je vybaveno pohybovým a soumrakovým čidlem. Pohybové čidlo pracuje na systému PIR a umožňuje sepnutí svítidla po zaznamenání pohybu v detekční oblasti. Světlo svítí po dobu pohybu v dosahu čidla. Délka svícení po ustání pohybu v detekční oblasti je nastavitelné v rozsahu 2 - 35 s (nastavitelné pomocí potenciometru TIME). Zabudované soumrakové čidlo s regulovatelnou citlivostí světelné intenzity umožňuje práci při zvolené světelné intenzitě. Citlivost je regulovatelná v rozsahu 2 - 20 lx pomocí potenciometru LUX.

Příklady instalace

1. Svítidlo je napájeno ze zdroje 14 V DC. Po zaznamenání pohybu v detekční oblasti se světlo zapne nebo ne v závisloti na světelné intenzitě. Po ustání pohybu se světla vypnou se zpožděním 2 - 35 s podle nastavení TIME.
2. První svítidlo je s čidlem pohybu a soumraku. Ostatní svítidla jsou ve standardní verzi napájena 14 V DC. Standardní světla se spouštění prostřednictvím beznapěťového kontaktu vyvedeného z krytu osvětlení s čidly. Po pohybu v detekční oblasti se všechna světla rozsvítí nebo ne v závislosti na světelné intenzitě. Po ustání pohybu se světla vypnou se zpožděním 2 - 35 s podle nastavení TIME.

Doporučení

• Pohybové čidlo je v krytu umístěno tak, aby zajistilo optimální podmínky detekce pohybu se zohledněním montážních specifik na komunikačních liniích, schodištích a chodbách.
• Svítidlo je vybaveno dodatečným NO kontaktem. Tento kontakt je možné využít ke spínání/vypínání libovolných zařízení s max. zatížitelností 3 A pro 230 V AC. Tento kontakt může např. sloužit ke spínání jiných svítidel na chodbách nebo schodištích - viz instalace 2.
• Vyhýbejte se montáži svítidla pravoúhle ke směru pohybu.
• Po přivedení napájecího napětí se doporučuje počkat nejméně 30 s na ustálení práce čidla PIR. Teprve poté lze kontrolovat správnost funkce.
• Osvětlení je také vybaveno soumrakovým čidlem k měření světelné intenzity v rozmezí od 2 do 20 lx. Umožňuje to přesně stanovit úroveň soumraku.

Technické parametry

• Odebíraný výkon: 0,64 W
• Napájení: 14 V DC
• Koeficient předávání barev Ra: 80
• Teplota barvy světla: teplá bílá 3100 K
• Světelný tok: 13 lm
• Dosah senzoru: max. 3 m
• Nastavení doby svícení: 2 - 35 s
• Soumrakové nastavení: 2 - 20 lx
• Materiál: hliník
• Barva: grafit
• Rozměry: 80 x 80 mm
• Instalace do montážní krabice: KU-68, KP-68
• Krytí: IP20
• Světelný zdroj: 4 x integrovaný LED
